Система зв’язку з ППРЧ побудована на принципі періодичної (або безперервної) зміни робочої частоти згідно з псевдовипадковим законом. Така перебудова дозволяє істотно ускладнити перехоплення та подавлення сигналу засобами радіоелектронної боротьби, оскільки:
2. Система має високу завадостійкість, бо навіть при наявності сильних вузькосмугових завад у певному фрагменті спектра залишаються інші частоти для передачі.
Генератор псевдовипадкової послідовності (ГПВП). В основі перебудови частоти лежить ГПВП, який формує часову послідовність “стрибків” між доступними піднесучими. Послідовність синхронізується між передавачем і приймачем із використанням спеціальних ключів або алгоритмів (AES), щоб унеможливити нескоординоване “відгадування” частот.
Поділ смуги на канали У кожному з шести діапазонів виділяються підканали однакової (або різної) ширини, щоб забезпечити рівномірний розподіл робочих частот.
Частотні діапазони та їх особливості
Система передбачає роботу в шести незалежних діапазонах:
1. 320–470 МГц
2. 510-640 МГц
3. 720–810 МГц
4. 868-960 МГц
5. 2100–2400 МГц
6. 2420–2515 МГц
Залежно від сценарію застосування, один або кілька з цих діапазонів можуть бути задіяні одночасно чи поперемінно. Нижче наведено характеристики та призначення кожного з діапазонів.
Модуль передавача та модуль приймача реалізовані як фізично окремі пристрої (або блоки), що полегшує їхню заміну, модернізацію й обслуговування.
Контролер каналів забезпечує:
● Генерацію псевдовипадкової (або криптографічно випадкової) послідовності перебудови робочих частот для кожного каналу окремо.
● Синхронізацію часу між передавачем і приймачем.
● Розподіл доступних частотних ресурсів у рамках обраних діапазонів (наприклад, 320–640 МГц, 720–960 МГц, 2100–2600 МГц) згідно з поточною завадовою обстановкою.
Характеристика
Значення
Тип станції
Базова станцiя з псевдовипадковою перебудовою робочої частоти (ППРЧ)
ППРЧ 6 діапазонів
Загальні відомості про систему ППРЧ
Система зв’язку з ППРЧ побудована на принципі періодичної (або безперервної) зміни робочої частоти згідно з псевдовипадковим законом. Така перебудова дозволяє істотно ускладнити перехоплення та подавлення сигналу засобами радіоелектронної боротьби, оскільки:
1. Важче “відстежити” сигнал на єдиній частоті – робоча частота динамічно змінюється.
2. Система має високу завадостійкість, бо навіть при наявності сильних вузькосмугових завад у певному фрагменті спектра залишаються інші частоти для передачі.
Генератор псевдовипадкової послідовності (ГПВП). В основі перебудови частоти лежить ГПВП, який формує часову послідовність “стрибків” між доступними піднесучими. Послідовність синхронізується між передавачем і приймачем із використанням спеціальних ключів або алгоритмів (AES), щоб унеможливити нескоординоване “відгадування” частот.
Поділ смуги на канали У кожному з шести діапазонів виділяються підканали однакової (або різної) ширини, щоб забезпечити рівномірний розподіл робочих частот.
Частотні діапазони та їх особливості
Система передбачає роботу в шести незалежних діапазонах:
1. 320–470 МГц
2. 510-640 МГц
3. 720–810 МГц
4. 868-960 МГц
5. 2100–2400 МГц
6. 2420–2515 МГц
Залежно від сценарію застосування, один або кілька з цих діапазонів можуть бути задіяні одночасно чи поперемінно. Нижче наведено характеристики та призначення кожного з діапазонів.
Модуль передавача та модуль приймача реалізовані як фізично окремі пристрої (або блоки), що полегшує їхню заміну, модернізацію й обслуговування.
Контролер каналів забезпечує:
● Генерацію псевдовипадкової (або криптографічно випадкової) послідовності перебудови робочих частот для кожного каналу окремо.
● Синхронізацію часу між передавачем і приймачем.
● Розподіл доступних частотних ресурсів у рамках обраних діапазонів (наприклад, 320–640 МГц, 720–960 МГц, 2100–2600 МГц) згідно з поточною завадовою обстановкою.
Рис. 1 – Характеристики БПЛА
Рис.2 Антени
Рис.3 Базова станція з передавальним модулем ППРЧ на щоглі
Рис.4 Базова станція з передавальним модулем ППРЧ
Рис. 5 БПЛА з встановленим трьохканальним приймачем з ППРЧ

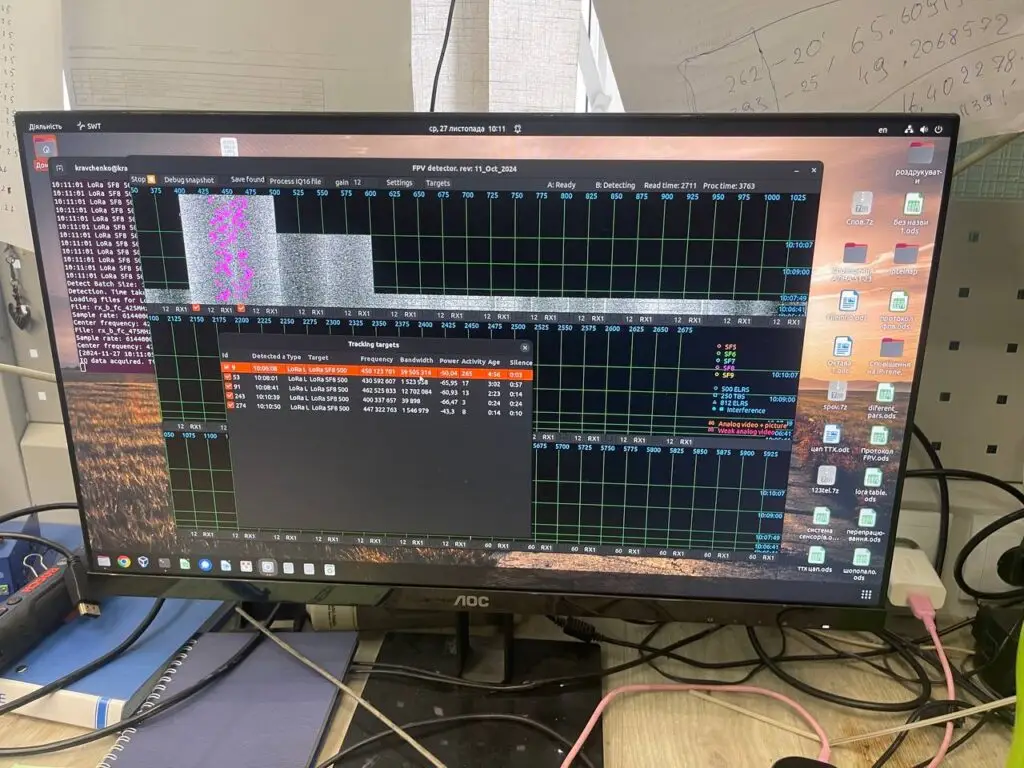

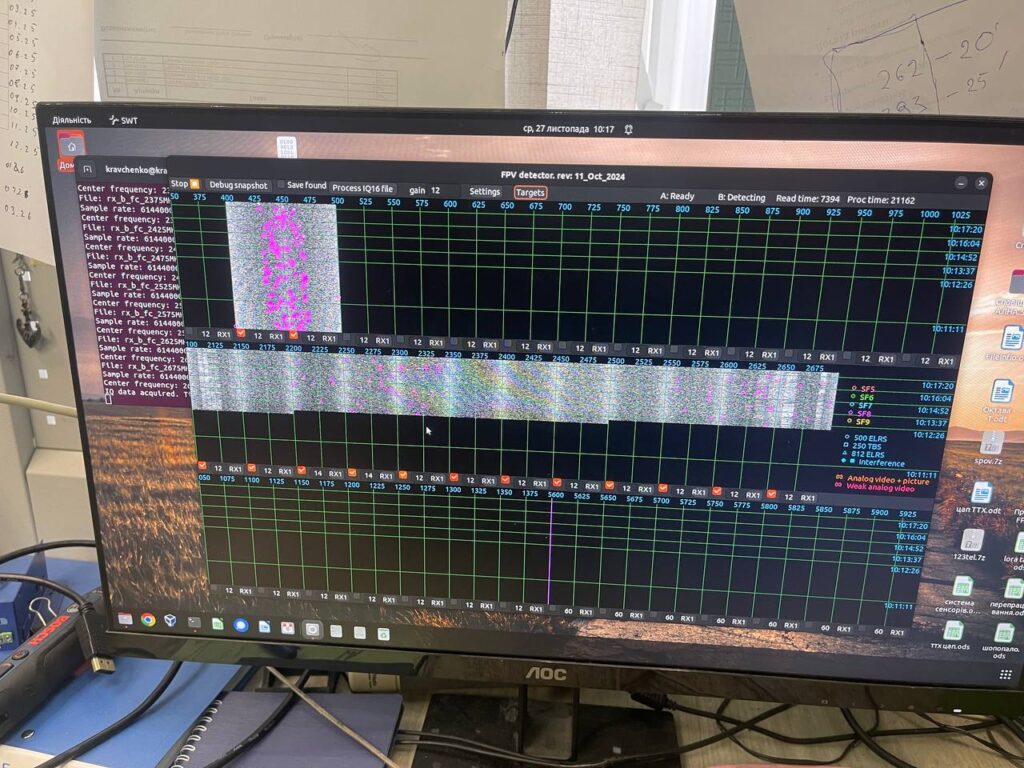

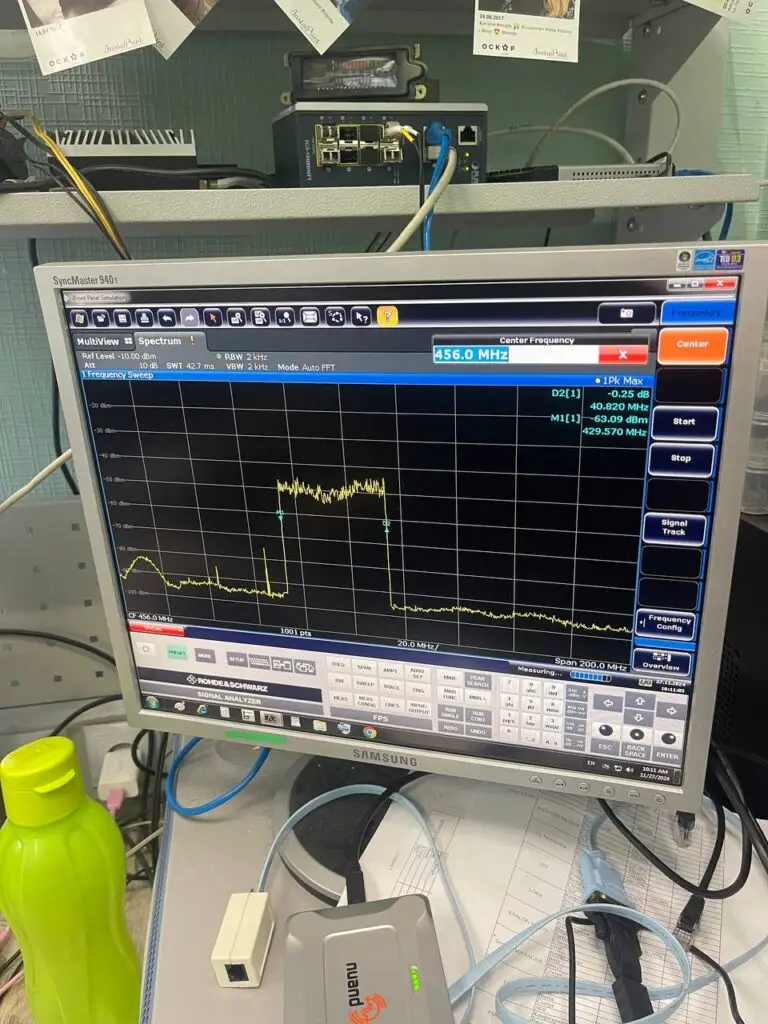

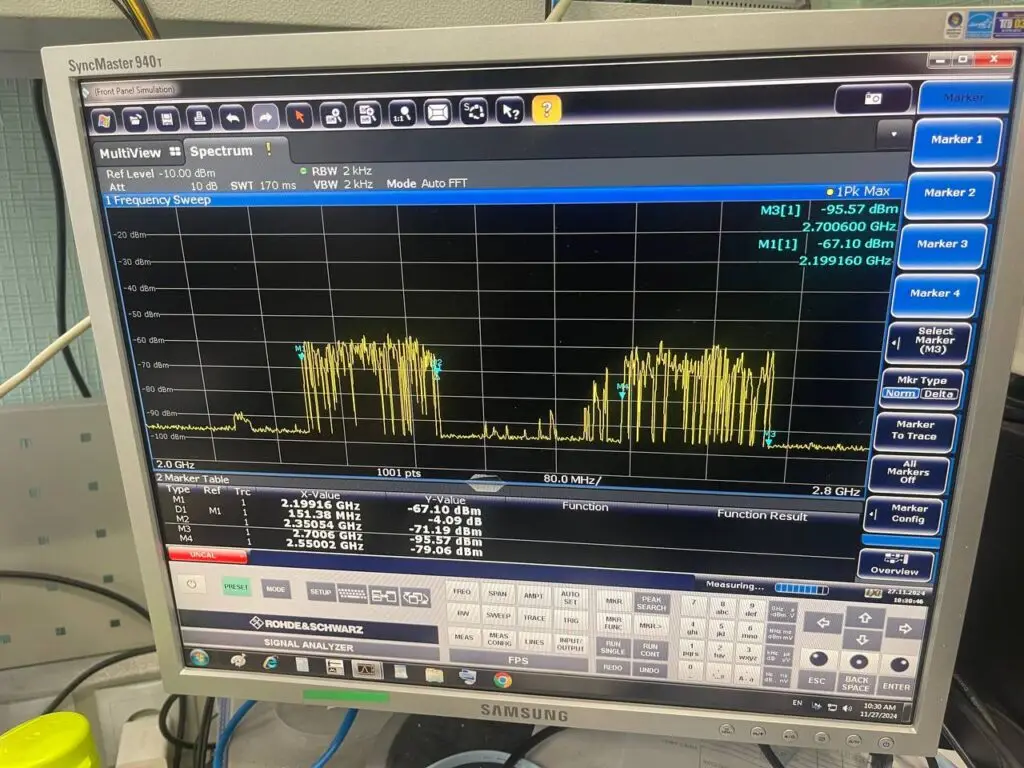

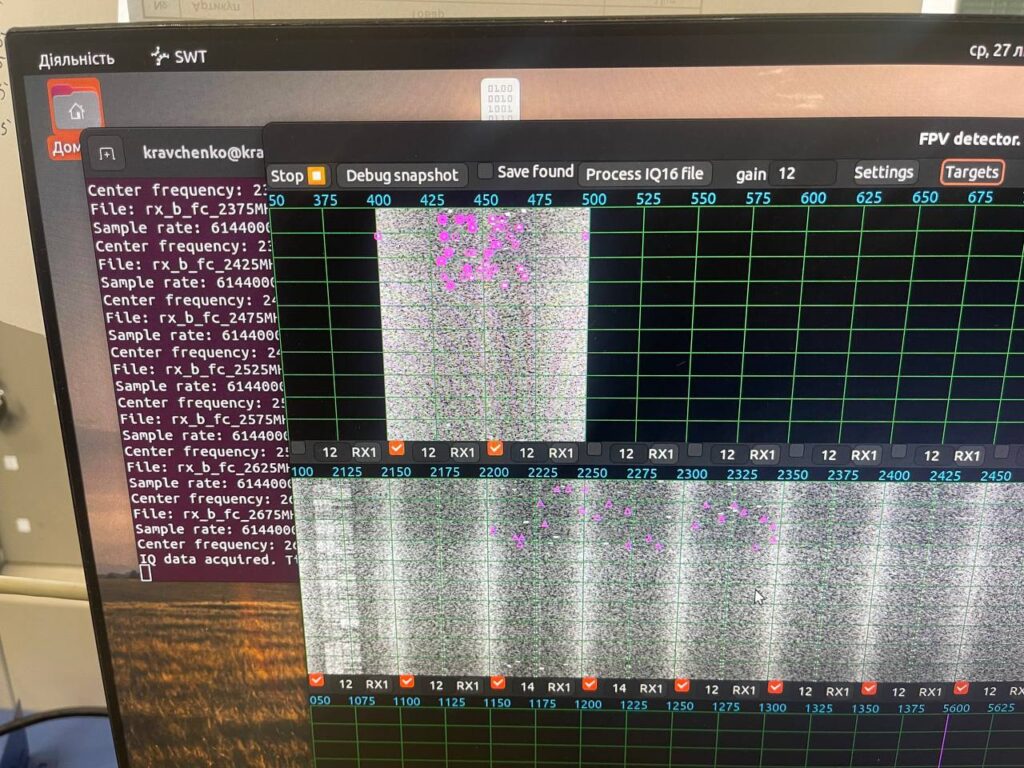

Рис. 6 Випробування в лабораторних умовах
Рис. 7 Патент на винахід
